测量输入

输入

信号

  电流：0~20mA、0~10mA、4~20mA、0~10mA开方、4~20mA开方

  电压：0~5V、1~5V、0~10V、±5V、0~5V开方、1~5V开方、0~20 mV、0~100mV、±20mV、±100mV

  热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2

  线性电阻：0~400Ω

  热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26

输出

输出

信号

  模拟输出：4~20mA（负载电阻≤380Ω）、0~20mA（负载电阻≤380Ω）、0~10mA（负载电阻≤760Ω）、1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥500KΩ）

  报警输出：继电器常开触点输出，触点容量1A/250VAC（阻性负载）（！注：当负载超过继电器触点容量时，请不要直接带负载）

  馈电输出：DC24V±1，负载电流≤250mA

  通讯输出：RS485/RS232通讯接口，波特率1200~57600bps可设置，采用标准MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米；EtherNet通讯接口，通讯速率为10M，（只适用于局域网）

综合参数

测量

精度

  0.2%FS±1d

采样

周期

  1秒

设定

方式

  面板轻触式按键设定；参数设定值密码锁定；设定值断电永久保存。

显示

方式

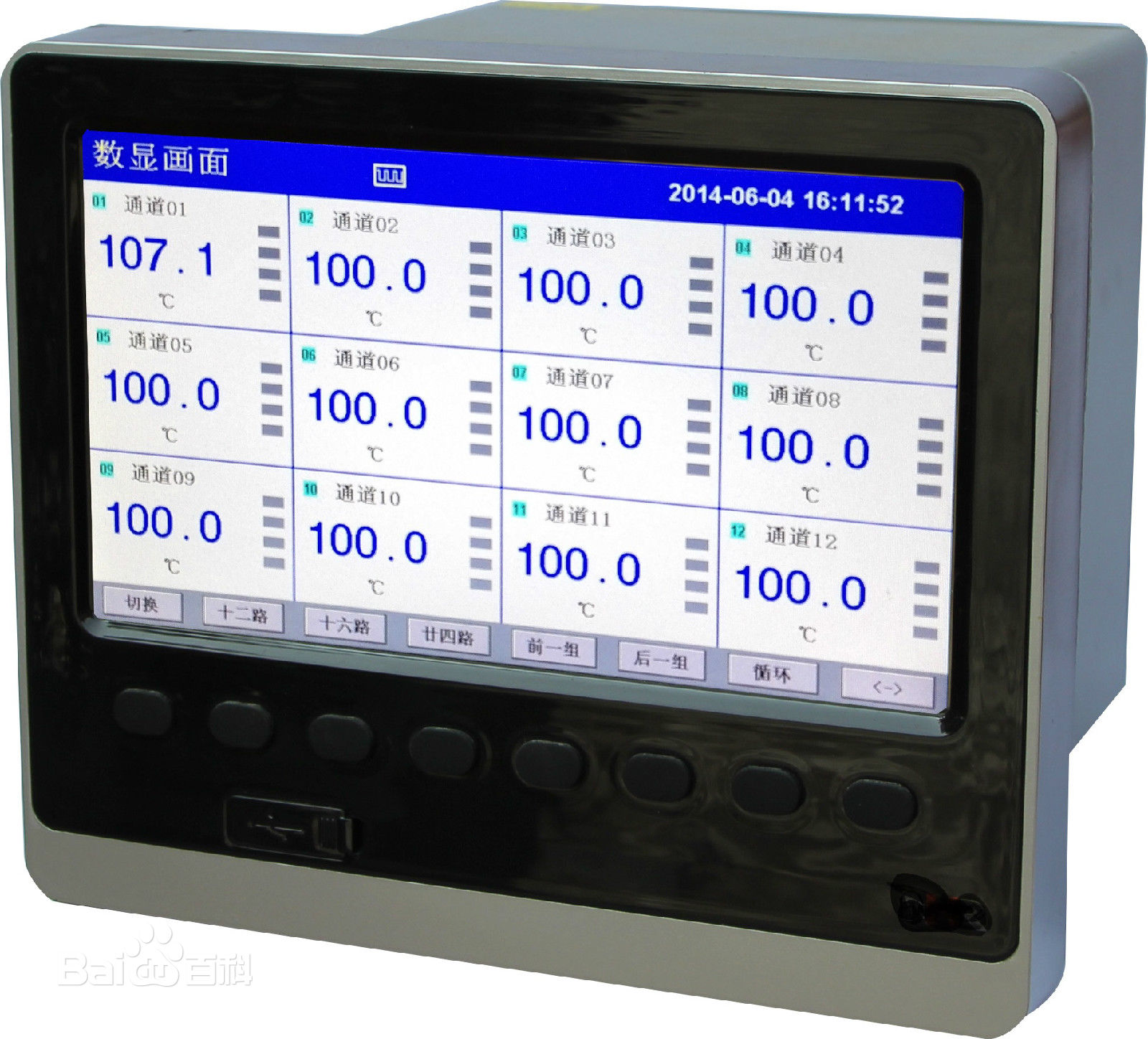

  7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。屏幕亮度可以自由调节显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等

使用

环境

  环境温度：-10～50℃；相对湿度：10～90%RH（无结露）； 避免强腐蚀气体。（！注：若现场环境恶劣，定货时务必特殊说明）

工作

电源

  AC85～264V(开关电源)，频率范围：50～60HZ，最大功耗：20VA

（1）输入通道

（2）变送输出（备注1）

（3）报警输出（备注1）

（4）供电电源

代码

输入通道数

代码

变送输出

代码

报警限数

代码

供电电压范围

2

02路输入

0

无输出

0

无输出

A

AC85～264V，（50～60HZ）

4

04路输入

2

02路变送输出

2

02限报警

6

06路输入

4

04路变送输出

4

04限报警

8

08路输入

6

06路变送输出

6

06限报警

10

10路输入

8

08路变送输出

8

08限报警

12

12路输入

10

10路变送输出

10

10限报警

14

14路输入

12

12路变送输出

12

12限报警

16

16路输入

14

14限报警

…

……

16

16限报警

48

48路输入

18

18限报警

（5）附加功能（以下功能可全选，用“/”隔开,不选可省略）

通讯输出

打印功能

馈电输出

代码

通讯接口（通讯协议）

代码

打印接口

代码

馈电输出（输出电压）

D1

RS-485通讯接口

D3

RS-232C打印接口

P

1路馈电输出

D2

RS-232通讯接口（Modbus RTU）

USB转存功能

扩展功能

以太网通讯

代码

转存功能

代码

扩展功能

代码

以太网通讯功能

U

USB转存（U盘）

SD

SD卡扩展（SD卡）

E

以太网通讯

（只适用于局域网）
